Vurgulamak:
Bakır rotor çubuğu
, Rotor çubuğu iyi iletkenlik
, Cu-ETP motor rotor çubuğu

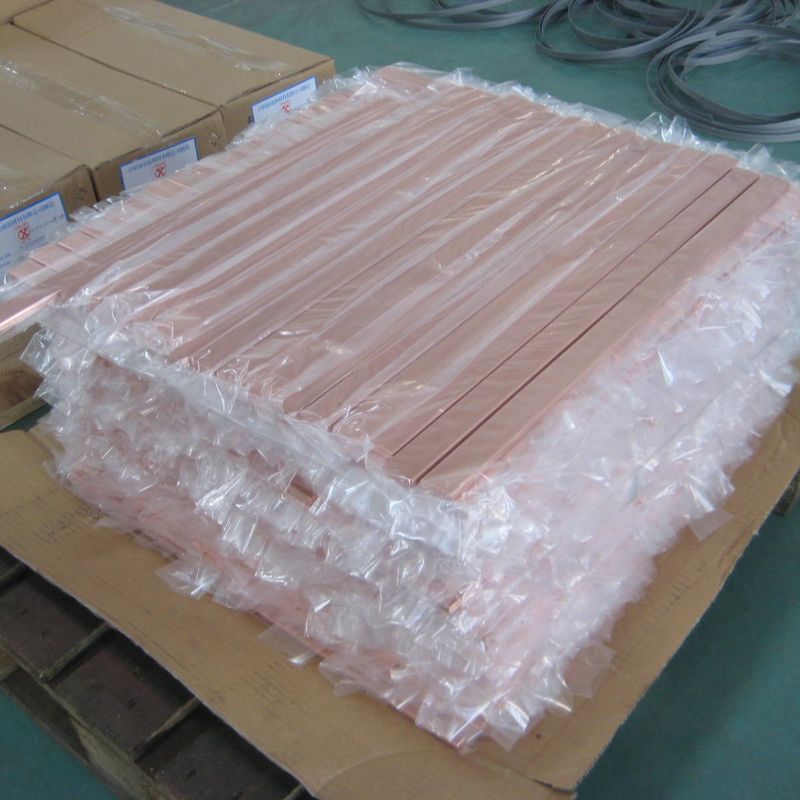

Elektrik İletişimliliği Taşıyan Bakır Son Halkası ve Rotor Çubuğu
Elektriksel iyi iletkenlik taşıyan bakır uç halkası ve rotor çubuğu
Elektrikli motorların ve jeneratörlerin ayrılmaz bir parçası, rotor iletkenleri olarak da bilinen bakır rotor çubuklarıdır.Elektrik akımını taşımaktan ve statör ve rotor arasındaki güç aktarımından sorumludurlarRotor çubukları için üretim sürecinde tipik olarak aşağıdaki adımlar yer almaktadır:
- Çubuk Formasyonu: Seçilen bakır veya alüminyum malzemesi, başlangıçta çubuk formasyonu adı verilen bir işlemle uzun çubuk şeklinde dökülür.Bu, sürekli dökme veya diğer dökme yöntemleriyle yapılabilirÇubuklar tipik olarak dikdörtgen veya trapez biçimindedir ve motor veya jeneratörün özel gereksinimlerini karşılamak için tasarlanmış boyutlara sahiptir.
- Çubuk Kesme: Uzun çubuklar tek tek rotor çubuğu uzunluklarına kesilir.Çubukların uzunluğu rotorun tasarımı ve boyutlarına göre belirlenir.
- Kalıplandırma ve şekillendirme: Rotor çubukları istenen şekle ve eğrilik elde etmek için şekillendirme veya bükme işlemlerine maruz kalır.örneğin bükme makineleri veya preslerÇubuklar, rotor çekirdeği yuvalarının kavisine uymak için eğri veya kemer şeklinde şekillendirilebilir.
- Kalite Kontrolü: Üretim süreci boyunca, rotor çubukları, gerekli özelliklere ve performans standartlarına uygun olduklarından emin olmak için sıkı kalite kontrol denetimlerine tabi tutulur.Bu boyut ölçümlerini içerebilir., elektrik iletkenliği testleri, görsel denetimler ve diğer kalite kontrolleri.
Elektrikli motorlarda, Bakır Son Halkası ve Rotor Çubukları gerekli bir bileşendir.Motorun dönüşüm hareketini oluşturması için elektrik enerjisinin mekanik enerjiye dönüştürülmesinde çok önemli bir rol oynarlarRotor çubukları tipik olarak bakır veya alüminyumdan yapılır ve gerekli desteği sağlamak için stratejik olarak rotorun çekirdeğine yerleştirilir.
Asinkron motorların rotor çubukları, öncelikle rotor içindeki indüksiyonun yürütülmesinden sorumludur.Bu dönen manyetik alan, elektromanyetik indüksiyonla rotor çubuklarında bir akımın oluşturulmasına neden olur..
Rotor çubukları iletken bir malzemeden yapılır. İndüklenmiş akımın içlerinden akmasına izin verirler. Akım aktığı zaman kendi manyetik alanını yaratır.Bu manyetik alan statörün dönen manyetik alanı ile etkileşime girerBu etkileşim rotorun dönmesine neden olan bir tork yaratır.
| Son halka |
| Sınıf |
Spesifikasyon ((mm) |
Ülke |
Sertlik
(HB)
|
Çekim gücü
(N/mm~2)
|
Uzunluk
(%)
|
Hacim direnci20°C ((Ωmm2/m) |
Referans standardı |
| Aşırı doz |
Kimlik |
Kalınlığı |
Cu-ETP CW004A
Cu-OF CW008A |
300-800 |
180-680 |
19-50 |
H035 |
35-65 |
/ |
/ |
≤0.017241 |
DIN-EN 13601 |
| H065 |
65-90 |
/ |
/ |
≤0.01777 |
| C18150 |
/ |
≥ 120 |
≥324 |
% 15 |
≤0.0227 |
/ |
| |
|
|
|
|
|
|
|
|
|
|
| Rotor çubuğu |
| Sınıf |
Spesifikasyon ((mm) |
Ülke |
Sertlik
(HB)
|
Çekim gücü
(N/mm~2)
|
Uzunluk (%) |
Hacim direnci20°C ((Ωmm2/m) |
Referans standardı |
Not: |
| Kalınlığı |
genişliği |
Cu-ETP CW004A
Cu-OF CW008A |
4-30 |
10 - 60 |
H035 |
35-65 |
/ |
/ |
≤0.017241 |
DIN-EN 13601 |
Uzunluk özelleştirilebilir |
| H065 |
65-90 |
/ |
/ |
≤0.01777 |
| R230 |
/ |
≥ 230 |
≥ 10 |
CuAg0.04 CW011A
CuAg0.07 CW012A
CuAg0.10 CW013A |
H035 |
35-65 |
/ |
/ |
≤0.017241 |
| H065 |
65-90 |
/ |
/ |
≤0.01777 |
| R230 |
/ |
≥ 230 |
≥ 10 |
CU-PHC CW020A
CU-HCP CW021A |
H065 |
65-90 |
/ |
/ |
≤0.01786 |
| C18150 |
R300 |
/ |
≥ 300 |
≥ 8 |
≤0.01959 |
/ |
| Parçanın hassasiyeti: |
Genel amaçlı veya özel |
| Paket: |
Genel amaçlı veya özel |
| Kalite standardı: |
DIN, ASTM, GOST, GB, JIS, ANSI, BS; |
| Çizim biçimi: |
JPEG,PDF,AI,PSD,DWG,DXF,IGS,STEP; |
| Ürün sertifikasyonu: |
ISO9001:2008, CE, RoHS, SGS; |
| Boyut: |
Özelleştirilebilir |
Hakkımızda:
Jiangyin Electric Alloy Co., Ltd., daha önce Jiangyin Electric Alloy Factory olarak bilinen, 12 Haziran 1985'te kuruldu.Yüksek hızlı demiryolu destek ürünlerinin satışıAna ürünleri, demiryolu temas telleri, demiryolu yük taşıyan kablolar, bakır alaşımlı basbarlar ve diğer bakır bileşenleri de dahil olmak üzere bakır alaşımlı derin işleme ürünleridir.
Kuruluşundan bu yana, şirket, müşterilere gelişmiş yönetim sistemleri ile yüksek kaliteli bakır alaşım ürünleri ve hizmetleri sunmayı taahhüt etti.Güçlü araştırma ve geliştirme kapasiteleri, mükemmel ürün kalitesi ve kapsamlı hizmetler.
Şanghay, Guangzhou, Pekin, Zhengzhou, Chengdu ve diğer demiryolu büroları gibi Demiryolu Bakanlığı altındaki demiryolu bürolarıyla işbirliği yaptı;Demiryolları Bakanlığı'nın lokomotif ve motor üretimi işletmeleri, CRRC ve ulusal motor ve elektrikli cihaz üretimi işletmeleri, ayrıca Xiangtan Electric, Dongfang Electric gibi bilinen yerli ve uluslararası işletmeler,Schneider Electric, Siemens, ABB, GE vb.Stratejik işbirliği ilişkileri kurdu ve Çin Demiryolu Grubu Elektrik Gazlaştırma Bürosu için bakır ve bakır alaşımlı ipli tel ve bağlantı tellerinin lisanslı tedarikçisi oldu.
Şimdiye kadar,Jiangyin Electric Alloy Co., Ltd.ISO9001/IATF16949 kalite yönetimi, ISO14001 çevre,yönetim sistemi sertifikası kapsamında bir dizi sertifika aldı,ISO45001 İş Sağlığı ve Güvenliği Yönetim Sistemi, Çin CCC, PCCC, CRCC, CE vb.
Üretimde zengin tasarım deneyimi, olgun güvenilir üretim süreçleri, müşterilerimiz için tatmin edici ürünler sunmak, işimizi hem evde hem de yurtdışında yaptı.
Gelecekte, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Destek ve Hizmetler:
Bakır kontak tel için teknik destek ve hizmetler sunuyoruz, bunlara şunlar dahildir:
- Bakır bağlantı telinin kurulumu ve kullanımı için teknik destek sağlamak.
- Bakır bağlantı kablosuyla ilgili herhangi bir teknik sorunun giderilmesi ve çözülmesi.
- Bakır bağlantı telinin bakımıyla ilgili teknik tavsiyelerde bulunmak.
- Bakır bağlantı telinin seçimi konusunda rehberlik.
Ambalaj ve Nakliye:
Paketleme ve Nakliye:
- Bakır kontakt tel, müşteriye iyi durumda teslim edilmesini sağlamak için yüksek kaliteli malzemelerle paketlenir.
- Bakır temas tel, müşteri gereksinimlerine göre hava veya deniz yoluyla gönderilir.
- Bakır bağlantı kablosu gönderildiğinde izleme numarasını vereceğiz.
