Vurgulamak:
Elektrikli demiryolu Bakır Kateneri Tel
, Yüksek giyilebilirlik Bakır Kateneri Tel
, Özel bakır elektrikli katenary tel

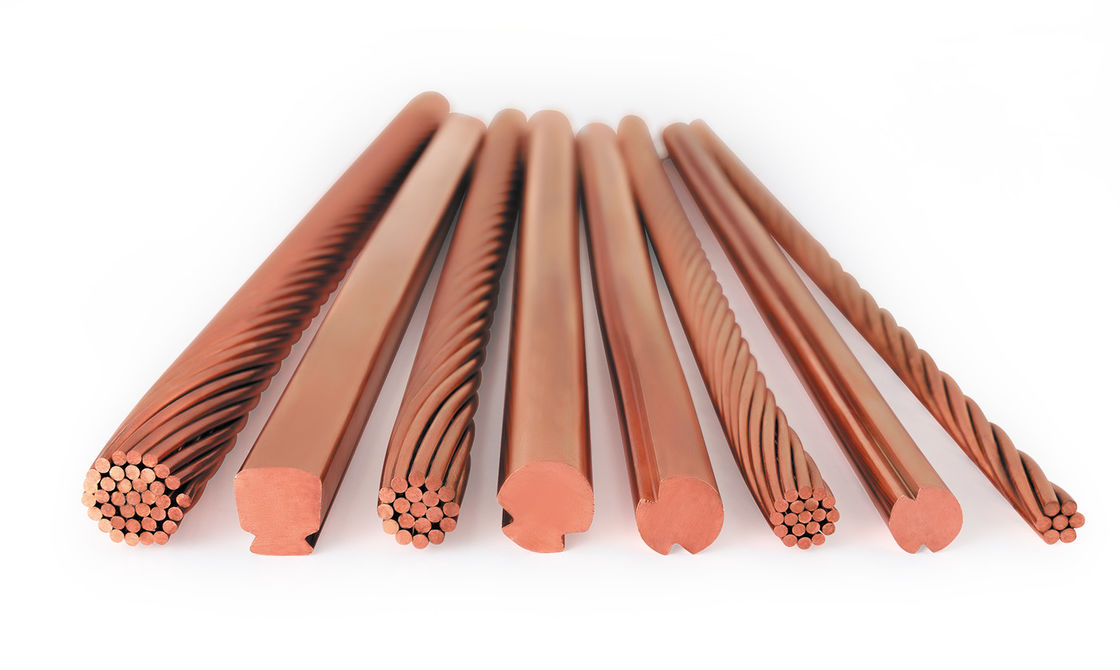

Elektrikli Demiryolları İçin Mükemmel Giyinme Gücüne Sahip Bakır Kateneri Tel
Elektrikli demiryolu için bakır katenary tel mükemmel giyilebilirlik ile
Bakır kateneri, iletim ve dağıtım sisteminde kullanılan bir tür hava telidir.Mükemmel elektrik ve termal özellikleriyle bilinen yüksek iletkenlik metalKatenary, iki destek arasında asılıyken parabolik kemere benzer bir eğri oluşturan bir telin şeklini ifade eder.
Bakır katenary tel, yüksek elektrik akımlarını en az enerji kaybı ile uzun mesafeler boyunca taşımak için tasarlanmıştır.Katenary tel için bakır kullanmanın ana avantajları yüksek elektrik iletkenliği ve korozyona dayanıklılığıdırBakır, yaygın olarak kullanılan metaller arasında en yüksek elektrik iletkenliklere sahiptir ve bu da elektrik aktarımının verimli olmasını sağlar.bakır oksidasyona dayanıklıdır ve iyi mekanik dayanıklılığa sahiptir, dış mekan uygulamaları için uygun hale getirir ve telin uzun ömürlülüğünü sağlar.
Yüksek hızlı demiryolundaki trenlerin hızı ve trafik yoğunluğu için daha büyük çekiş gücüne ihtiyaç vardır, bu nedenle elektrik güç kaynağı benimsenir.
Uygulama
- Metrolar, hafif ve ağır ulaşım sistemleri, elektrikle çalışan maden trenleri, otobüsler ve endüstriyel vinçler için hava gücü kaynağı olarak kullanılır.
- Katenary tel, çekiş ağının impedansını azaltmak için belirli bir akım taşıyabilir, gerilim kaybını ve enerji tüketimini azaltır.
- Katenary tel malzemesi bakır katenary tel, çelik katenary tel, alüminyum kaplı çelik yük taşıyan kablo olarak bölünebilir.
Bakır bağlantı telinin özellikleri:
| Bakır ipli tel E-CU |
İsimsel
Çapraz
Bölüm |
Hesaplanan çapraz kesim |
Sayısı
Kablolar |
Çapraz |
Telin germe dayanıklılığı |
Direnç
(20°C)
Ωmm2/m
|
Elektrik iletkenliği
(20°C) %
IACS
|
Ağırlık |
Hesaplanmış
kırma yükü |
| Kablo |
Şoför |
Daha önce/MPa |
Sonra/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Bakır-magnezyum alaşımlı ipli tel BZII |
İsimsel
Çapraz
Bölüm |
Hesaplanan çapraz kesim |
Sayısı
Kablolar |
Çapraz |
Telin germe dayanıklılığı |
Direnç
(20°C)
Ωmm2/m
|
Elektrik iletkenliği
(20°C) %
IACS
|
Ağırlık |
Hesaplanmış
kırma yükü |
| Kablo |
Şoför |
Daha önce/MPa |
Sonra/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥608 |
≥ 589 |
≤0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1649 |
106.63 |
Not: dış katman sağ elle (Z dönümü) olmalıdır.
Diğer tasarımlar: örneğin uluslararası standartlar veya müşteri özellikleri - talep üzerine
Hakkımızda:
Jiangyin Electric Alloy Co., Ltd., daha önce Jiangyin Electric Alloy Factory olarak bilinen, 12 Haziran 1985'te kuruldu.Yüksek hızlı demiryolu destek ürünlerinin satışıAna ürünleri, demiryolu temas telleri, demiryolu yük taşıyan kablolar, bakır alaşımlı basbarlar ve diğer bakır bileşenleri de dahil olmak üzere bakır alaşımlı derin işleme ürünleridir.
Kuruluşundan bu yana, şirket, müşterilere gelişmiş yönetim sistemleri ile yüksek kaliteli bakır alaşım ürünleri ve hizmetleri sunmayı taahhüt etti.Güçlü araştırma ve geliştirme kapasiteleri, mükemmel ürün kalitesi ve kapsamlı hizmetler.
Şanghay, Guangzhou, Pekin, Zhengzhou, Chengdu ve diğer demiryolu büroları gibi Demiryolu Bakanlığı altındaki demiryolu bürolarıyla işbirliği yaptı;Demiryolları Bakanlığı'nın lokomotif ve motor üretimi işletmeleri, CRRC ve ulusal motor ve elektrikli cihaz üretimi işletmeleri, ayrıca Xiangtan Electric, Dongfang Electric gibi bilinen yerli ve uluslararası işletmeler,Schneider Electric, Siemens, ABB, GE vb.Stratejik işbirliği ilişkileri kurdu ve Çin Demiryolu Grubu Elektrik Gazlaştırma Bürosu için bakır ve bakır alaşımlı ipli tel ve bağlantı tellerinin lisanslı tedarikçisi oldu.
Şimdiye kadar,Jiangyin Electric Alloy Co., Ltd.ISO9001/IATF16949 kalite yönetimi, ISO14001 çevre,yönetim sistemi sertifikası kapsamında bir dizi sertifika aldı,ISO45001 İş Sağlığı ve Güvenliği Yönetim Sistemi, Çin CCC, PCCC, CRCC, CE vb.
Üretimde zengin tasarım deneyimi, olgun güvenilir üretim süreçleri, müşterilerimiz için tatmin edici ürünler sunmak, işimizi hem evde hem de yurtdışında yaptı.
Gelecekte, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Destek ve Hizmetler:
Bakır kontak tel için teknik destek ve hizmetler sunuyoruz, bunlara şunlar dahildir:
- Bakır bağlantı telinin kurulumu ve kullanımı için teknik destek sağlamak.
- Bakır bağlantı kablosuyla ilgili herhangi bir teknik sorunun giderilmesi ve çözülmesi.
- Bakır bağlantı telinin bakımıyla ilgili teknik tavsiyelerde bulunmak.
- Bakır bağlantı telinin seçimi konusunda rehberlik.
Ambalaj ve Nakliye:
Paketleme ve Nakliye:
- Bakır kontakt tel, müşteriye iyi durumda teslim edilmesini sağlamak için yüksek kaliteli malzemelerle paketlenir.
- Bakır temas tel, müşteri gereksinimlerine göre hava veya deniz yoluyla gönderilir.
- Bakır bağlantı kablosu gönderildiğinde izleme numarasını vereceğiz.
