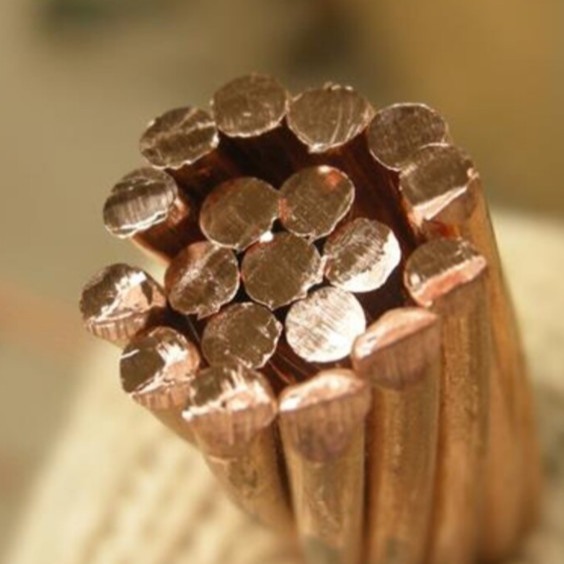

Elektrik Demiryolu için Bakır Katenary Tel İyi Elektrik İleticiliği
Elektrikli demiryolları için bakır katenary tel iyi elektrik iletkenliği
Bakır kateneri, iletim ve dağıtım sisteminde kullanılan bir tür hava telidir.Mükemmel elektrik ve termal özellikleriyle bilinen yüksek iletkenlik metalKatenary, iki destek arasında asılıyken parabolik kemere benzer bir eğri oluşturan bir telin şeklini ifade eder.
Bakır katenary tel, yüksek elektrik akımlarını en az enerji kaybı ile uzun mesafeler boyunca taşımak için tasarlanmıştır.Genellikle elektrik santrallerinden alt istasyonlara ve dağıtım ağlarına elektrik aktaran yüksek voltajlı elektrik hatlarında kullanılırTel tipik olarak kule veya direklerle desteklenir ve katen şekli mekanik gerilimi uzunluğu boyunca eşit olarak dağıtmasına izin verir.
Uygulama
- Metrolar, hafif ve ağır ulaşım sistemleri, elektrikle çalışan maden trenleri, otobüsler ve endüstriyel vinçler için hava gücü kaynağı olarak kullanılır.
- Katenary tel, çekiş ağının impedansını azaltmak için belirli bir akım taşıyabilir, gerilim kaybını ve enerji tüketimini azaltır.
- Katenary tel malzemesi bakır katenary tel, çelik katenary tel, alüminyum kaplı çelik yük taşıyan kablo olarak bölünebilir.
Bakır zincirli tellerin üretim sürecinin belirli endüstri standartlarına ve düzenlemelere tabi olabileceğini belirtmek önemlidir.Elektrikli demiryolu sistemlerinin kritik bileşenleri oldukları içinSüreç ayrıca demiryolu altyapısının özel gereksinimlerine ve tasarım parametrelerine göre değişebilir.
Bakır bağlantı telinin özellikleri:
| Bakır ipli tel E-CU |
İsimsel
Çapraz
Bölüm |
Hesaplanan çapraz kesim |
Sayısı
Kablolar |
Çapraz |
Telin germe dayanıklılığı |
Direnç
(20°C)
Ωmm2/m
|
Elektrik iletkenliği
(20°C) %
IACS
|
Ağırlık |
Hesaplanmış
kırma yükü |
| Kablo |
Şoför |
Daha önce/MPa |
Sonra/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Bakır-magnezyum alaşımlı ipli tel BZII |
İsimsel
Çapraz
Bölüm |
Hesaplanan çapraz kesim |
Sayısı
Kablolar |
Çapraz |
Telin germe dayanıklılığı |
Direnç
(20°C)
Ωmm2/m
|
Elektrik iletkenliği
(20°C) %
IACS
|
Ağırlık |
Hesaplanmış
kırma yükü |
| Kablo |
Şoför |
Daha önce/MPa |
Sonra/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥608 |
≥ 589 |
≤0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1649 |
106.63 |
Not: dış katman sağ elle (Z dönümü) olmalıdır.
Diğer tasarımlar: örneğin uluslararası standartlar veya müşteri özellikleri - talep üzerine
