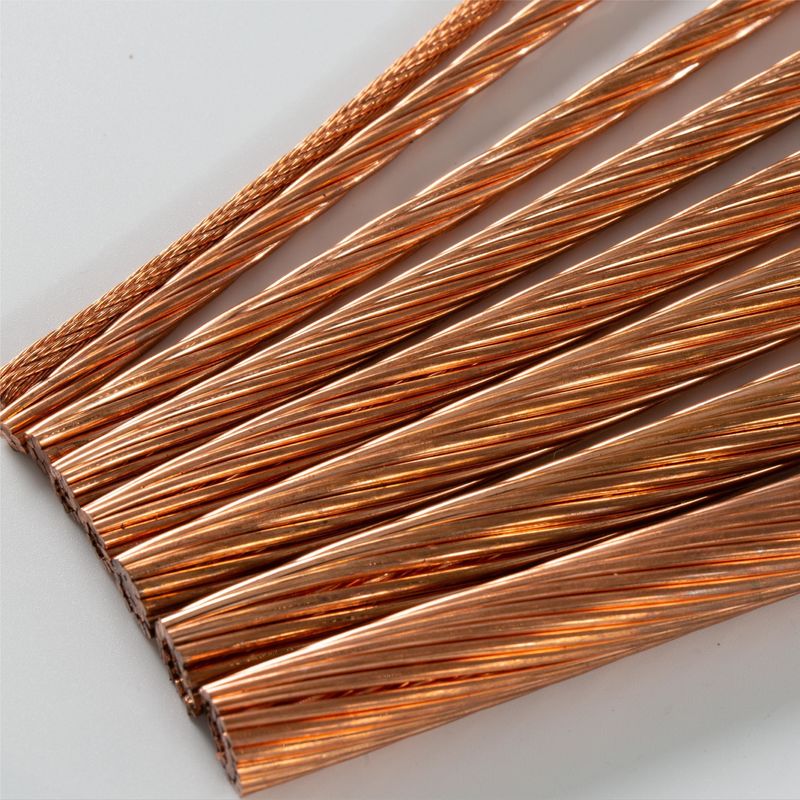

Kablo Üreticisi Çıplak Bakır Kateneri Tel Elektrikli Bakır Kablo
Kablo Üreticisi Çıplak Bakır Kateneri Tel Elektrikli Bakır Kablo
Üst kateneri tel, trolley tel veya hava hattı tel olarak da bilinir. Elektrikli demiryollarında ve tramvay sistemlerinde kullanılan özel bir elektrik ileticisi türüdür.Raylarda çalışan araçlara güç veren üst bağlantı kablosu olarak hizmet eder.
Bakır kateneri tel, tipik olarak mükemmel elektrik iletkenliği nedeniyle yüksek saflıkta bakırdan yapılır. Tel, direnç kayıplarını en aza indirerek yüksek akımlar taşımak için tasarlanmıştır.Silindir şeklinde üretilir ve demiryolu sisteminin özel gereksinimlerini karşılamak için çeşitli çaplarda mevcuttur..
Kablo, direkler veya portlar gibi destek yapılarından asılı olarak, yukarıda monte edilir.Trenlere veya tramvaylara elektrik enerjisinin aktarılması için sürekli bir yol oluştururKablo, araçlara monte edilmiş akım kolektorlarıyla uygun temas sağlamak için gergin tutulur ve belirli bir yükseklikte yerleştirilir.
Bakır zincir tel, ideal performansından dolayı çeşitli diğer bölümlerde yaygın olarak kullanılır.
- Elektrikli Demiryolları ve Tramvay Sistemleri: Elektrikli demiryolları ve tramvay sistemlerinde trenlere veya tramvaylara güç sağlamak için bakır katenary tel yaygın olarak kullanılır.kutuplardan veya diğer destek yapılarından asılıTrenler veya tramvaylar, elektrik enerjisinin taşıtları güçlendirmek için aktarılmasını sağlayan bakır tel ile temas kuran pantograflara veya diğer akım toplayıcılarına sahiptir.
- Güç iletme ve dağıtım: Bakır kateneri tel, güç iletme ve dağıtım sistemlerinde de kullanılır.Bakır tel, elektrik santrallerinden alt istasyonlara veya doğrudan tüketicilere uzun mesafeler boyunca yüksek voltajlı elektrik taşır.Bakır kullanımı, düşük elektrik direncini sağlar ve iletim sırasında güç kaybını en aza indirir.
- Elektriksel Ekipmanlar ve Aletler: Bakır bağlantı telleri çeşitli elektrikli ekipmanlarda ve aletlerde kullanılır. Genellikle transformatörlerde, motorlarda, jeneratörlerde,ve güvenilir bir elektrik bağlantısının çok önemli olduğu diğer cihazlarBakırın yüksek iletkenliği ve korozyona direnci, bu uygulamalar için ideal bir seçim haline getirir.
Bakır bağlantı telinin özellikleri:
| Bakır ipli tel E-CU |
İsimsel
Çapraz
Bölüm |
Hesaplanan çapraz kesim |
Sayısı
Kablolar |
Çapraz |
Telin germe dayanıklılığı |
Direnç
(20°C)
Ωmm2/m
|
Elektrik iletkenliği
(20°C) %
IACS
|
Ağırlık |
Hesaplanmış
kırma yükü |
| Kablo |
Şoför |
Daha önce/MPa |
Sonra/MPa |
| E-CU 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
90 |
4.02 |
| E-CU 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
143 |
6.37 |
| E-CU 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
218 |
9.72 |
| E-CU 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
310 |
13.77 |
| E-CU 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
446 |
19.84 |
| E-CU 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
437 |
19.38 |
| E-CU 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
596 |
26.38 |
| E-CU 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
845 |
37.39 |
| E-CU 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1060 |
48.9 |
| E-CU 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1337 |
58.98 |
| E-CU 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥422 |
≥ 392 |
≤0.01786 |
≥ 96 |
1649 |
72.81 |
| |
|
|
|
|
|
|
|
|
|
|
| Bakır-magnezyum alaşımlı ipli tel BZII |
İsimsel
Çapraz
Bölüm |
Hesaplanan çapraz kesim |
Sayısı
Kablolar |
Çapraz |
Telin germe dayanıklılığı |
Direnç
(20°C)
Ωmm2/m
|
Elektrik iletkenliği
(20°C) %
IACS
|
Ağırlık |
Hesaplanmış
kırma yükü |
| Kablo |
Şoför |
Daha önce/MPa |
Sonra/MPa |
| BZII 10 |
10.02 |
7 |
1.35±0.03 |
4.1 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
90 |
5.88 |
| BZII 16 |
15.89 |
7 |
1.70±0.03 |
5.1 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
143 |
9.33 |
| BZII 25 |
24.25 |
7 |
2.10±0.03 |
6.3 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
218 |
14.24 |
| BZII 35 |
34.36 |
7 |
2.50±0.03 |
7.5 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
310 |
20.17 |
| BZII 50 |
49.48 |
7 |
3.00±0.03 |
9.0 |
≥608 |
≥ 589 |
≤0.02778 |
≥ 62 |
446 |
28.58 |
| BZII 50 |
48.35 |
19 |
1.80±0.03 |
9.0 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
437 |
28.39 |
| BZII 70 |
65.81 |
19 |
2.10±0.03 |
10.5 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
596 |
38.64 |
| BZII 95 |
93.27 |
19 |
2.50±0.03 |
12.5 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
845 |
54.76 |
| BZII 120 |
116.99 |
19 |
2.80±0.03 |
14.0 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1060 |
67.57 |
| BZII 150 |
147.11 |
37 |
2.25±0.03 |
15.8 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1337 |
86.37 |
| BZII 185 |
181.62 |
37 |
2.50±0.03 |
17.5 |
≥618 |
≥ 589 |
≤0.02778 |
≥ 62 |
1649 |
106.63 |
Not: dış katman sağ elle (Z dönümü) olmalıdır.
Diğer tasarımlar: örneğin uluslararası standartlar veya müşteri özellikleri - talep üzerine
Hakkımızda:
Jiangyin Electric Alloy Co., Ltd., daha önce Jiangyin Electric Alloy Factory olarak bilinen, 12 Haziran 1985'te kuruldu.Yüksek hızlı demiryolu destek ürünlerinin satışıAna ürünleri, demiryolu temas telleri, demiryolu yük taşıyan kablolar, bakır alaşımlı basbarlar ve diğer bakır bileşenleri de dahil olmak üzere bakır alaşımlı derin işleme ürünleridir.
Kuruluşundan bu yana, şirket, müşterilere gelişmiş yönetim sistemleri ile yüksek kaliteli bakır alaşım ürünleri ve hizmetleri sunmayı taahhüt etti.Güçlü araştırma ve geliştirme kapasiteleri, mükemmel ürün kalitesi ve kapsamlı hizmetler.
Şanghay, Guangzhou, Pekin, Zhengzhou, Chengdu ve diğer demiryolu büroları gibi Demiryolu Bakanlığı altındaki demiryolu bürolarıyla işbirliği yaptı;Demiryolları Bakanlığı'nın lokomotif ve motor üretimi işletmeleri, CRRC ve ulusal motor ve elektrikli cihaz üretimi işletmeleri, ayrıca Xiangtan Electric, Dongfang Electric gibi bilinen yerli ve uluslararası işletmeler,Schneider Electric, Siemens, ABB, GE vb.Stratejik işbirliği ilişkileri kurdu ve Çin Demiryolu Grubu Elektrik Gazlaştırma Bürosu için bakır ve bakır alaşımlı ipli tel ve bağlantı tellerinin lisanslı tedarikçisi oldu.
Şimdiye kadar,Jiangyin Electric Alloy Co., Ltd.ISO9001/IATF16949 kalite yönetimi, ISO14001 çevre,yönetim sistemi sertifikası kapsamında bir dizi sertifika aldı,ISO45001 İş Sağlığı ve Güvenliği Yönetim Sistemi, Çin CCC, PCCC, CRCC, CE vb.
Üretimde zengin tasarım deneyimi, olgun güvenilir üretim süreçleri, müşterilerimiz için tatmin edici ürünler sunmak, işimizi hem evde hem de yurtdışında yaptı.
Gelecekte, the company will actively further expand its business in the field of copper alloy applications and gradually establish long-term and stable cooperative relationships with well-known international and domestic manufacturers.
Destek ve Hizmetler:
Bakır kontak tel için teknik destek ve hizmetler sunuyoruz, bunlara şunlar dahildir:
- Bakır bağlantı telinin kurulumu ve kullanımı için teknik destek sağlamak.
- Bakır bağlantı kablosuyla ilgili herhangi bir teknik sorunun giderilmesi ve çözülmesi.
- Bakır bağlantı telinin bakımıyla ilgili teknik tavsiyelerde bulunmak.
- Bakır bağlantı telinin seçimi konusunda rehberlik.
Ambalaj ve Nakliye:
Paketleme ve Nakliye:
- Bakır kontakt tel, müşteriye iyi durumda teslim edilmesini sağlamak için yüksek kaliteli malzemelerle paketlenir.
- Bakır temas tel, müşteri gereksinimlerine göre hava veya deniz yoluyla gönderilir.
- Bakır bağlantı kablosu gönderildiğinde izleme numarasını vereceğiz.
